Prévention des dangers du courant électrique
La prévention des dangers électriques consiste à éviter les contacts dangereux, les courts-circuits et les surcharges, puis à respecter les dispositifs de protection. Une pile peut chauffer si elle est court-circuitée ; le réseau domestique présente aussi un danger grave pour les personnes. En cas d’anomalie, on s’éloigne et on prévient un adulte.
À la fin de ce chapitre, vous saurez
- Distinguer circuit ouvert, court-circuit et surcharge
- Expliquer l’échauffement lié à un courant excessif
- Comprendre les rôles du fusible et du disjoncteur
- Repérer des situations dangereuses
- Adopter une réaction adaptée sans se mettre en danger
PrérequisConducteurs et isolants · Branches d’un montage en dérivation · Intensité et continuité du circuit
Un bon cours, ça se partage.
Quels dangers le courant peut-il provoquer ?
Un courant peut échauffer les conducteurs et les appareils. Lorsque cet échauffement devient excessif, il peut abîmer les isolants, provoquer des brûlures ou favoriser un incendie. Le passage du courant dans le corps peut également entraîner des blessures graves. Une installation qui fonctionne encore peut donc présenter un défaut dangereux.
| Indice observable | Conduite attendue pour un élève |
|---|---|
| Gaine abîmée ou partie métallique accessible sur un câble | Ne pas utiliser ; prévenir un adulte |
| Odeur de brûlé, fumée ou échauffement inhabituel | S’éloigner et alerter immédiatement |
| Appareil électrique près de l’eau | Garder ses distances et demander l’intervention d’un adulte |
| Protection qui déclenche plusieurs fois | Signaler le défaut ; ne pas réarmer de façon répétée |
Qu’est-ce qu’un court-circuit ?
Définition
Court-circuit : Un court-circuit est une liaison de très faible résistance entre deux points normalement séparés par un dipôle ou par une autre partie du circuit. Il peut détourner le courant et provoquer une intensité excessive.
Si un fil relie directement les bornes d’une pile, il court-circuite la source. La faible résistance du trajet peut permettre un courant important et un échauffement rapide. Une pile de petite taille n’est donc pas à l’abri de tout danger. On ne réalise pas volontairement ce montage pour « voir ce qui se passe ».
Une lampe contournée
Sur un schéma, un fil relie les deux bornes d’une lampe en parallèle avec elle. Comment lire cette situation ?
- Le fil constitue un chemin de très faible résistance qui contourne la lampe.
- Si ces bornes sont directement celles de la source, celle-ci est court-circuitée. Dans un circuit plus complexe, il faut suivre toutes les connexions pour identifier les dipôles contournés.

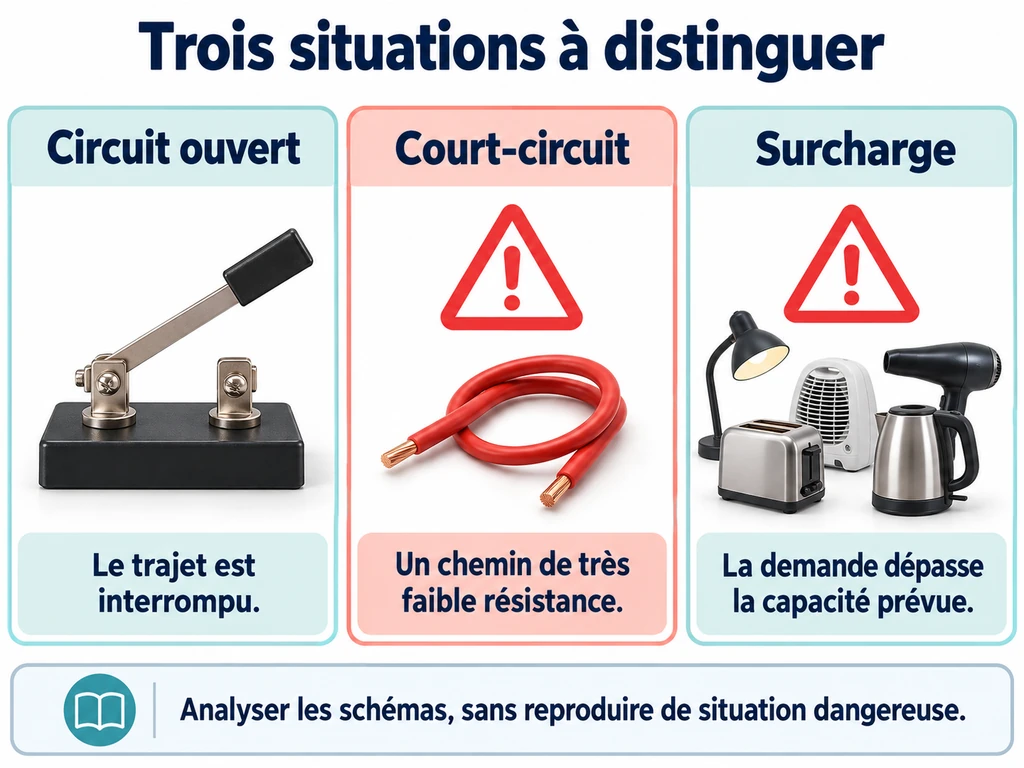

Pourquoi un circuit ouvert est-il différent ?
Définition
Circuit ouvert : Une ouverture interrompt la continuité du trajet conducteur. Dans une boucle simple, elle empêche le courant de circuler.
Le court-circuit ajoute une liaison conductrice indésirable ; l’ouverture retire la continuité. Les confondre conduit à des prévisions opposées. Une lampe éteinte peut correspondre à plusieurs situations : interrupteur ouvert, lampe défectueuse ou lampe contournée, par exemple. Il faut examiner le schéma, sans toucher à un montage suspect alimenté.
| Situation | Continuité du trajet | Conséquence possible |
|---|---|---|
| Interrupteur ouvert dans une boucle simple | Trajet interrompu | Courant nul dans la boucle |
| Fil direct entre les bornes de la pile | Trajet de très faible résistance | Courant excessif et échauffement |
| Lampe correctement insérée et adaptée | Trajet à travers le récepteur | Fonctionnement prévu du montage |
Qu’est-ce qu’une surcharge ?
Définition
Surcharge : Une surcharge se produit lorsque le courant demandé à une partie de l’installation dépasse ce qu’elle est prévue pour supporter. Trop d’appareils puissants utilisés ensemble peuvent en être la cause.
Une multiprise offre plusieurs points de branchement, mais n’augmente pas la capacité du circuit qui l’alimente. Les appareils en dérivation demandent des courants qui s’ajoutent dans la partie commune. Accumuler des raccordements peut donc augmenter l’échauffement sans qu’un fil ait directement relié les deux bornes de la source.
Attention
Court-circuit et surcharge peuvent tous deux entraîner un courant excessif, mais leurs causes diffèrent. On ne remplace pas une protection par un modèle plus fort pour empêcher les déclenchements : le défaut doit être recherché par un adulte compétent.
À quoi servent fusible et disjoncteur ?
Définition
Fusible : Un fusible adapté contient un élément qui fond si le courant est excessif dans les conditions prévues. La fusion ouvre le circuit et interrompt le courant.
Définition
Disjoncteur de protection contre les surintensités : Un disjoncteur peut ouvrir automatiquement le circuit en cas de courant excessif. Il peut être réarmé après suppression du défaut et vérification par une personne compétente.
Ces protections limitent les conséquences d’une surintensité pour les conducteurs et l’installation. Elles ne garantissent pas, à elles seules, l’absence de danger pour une personne. La protection des personnes fait aussi appel à une isolation correcte et, selon l’installation, à la mise à la terre et à des dispositifs différentiels adaptés. Ces moyens se complètent.

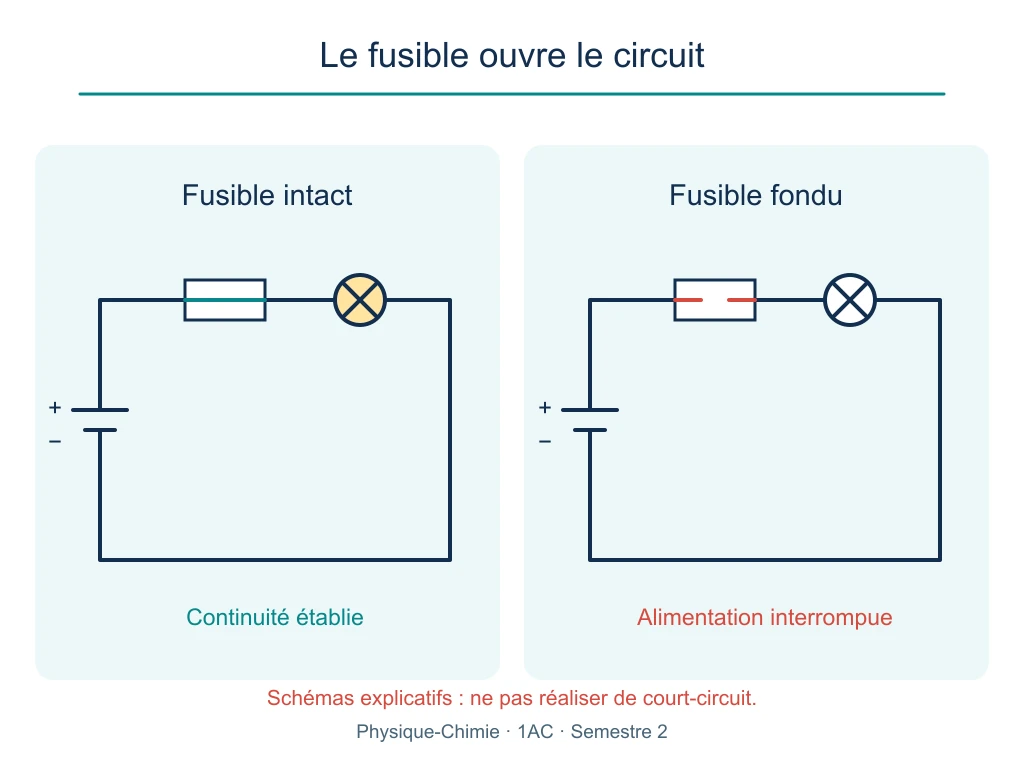

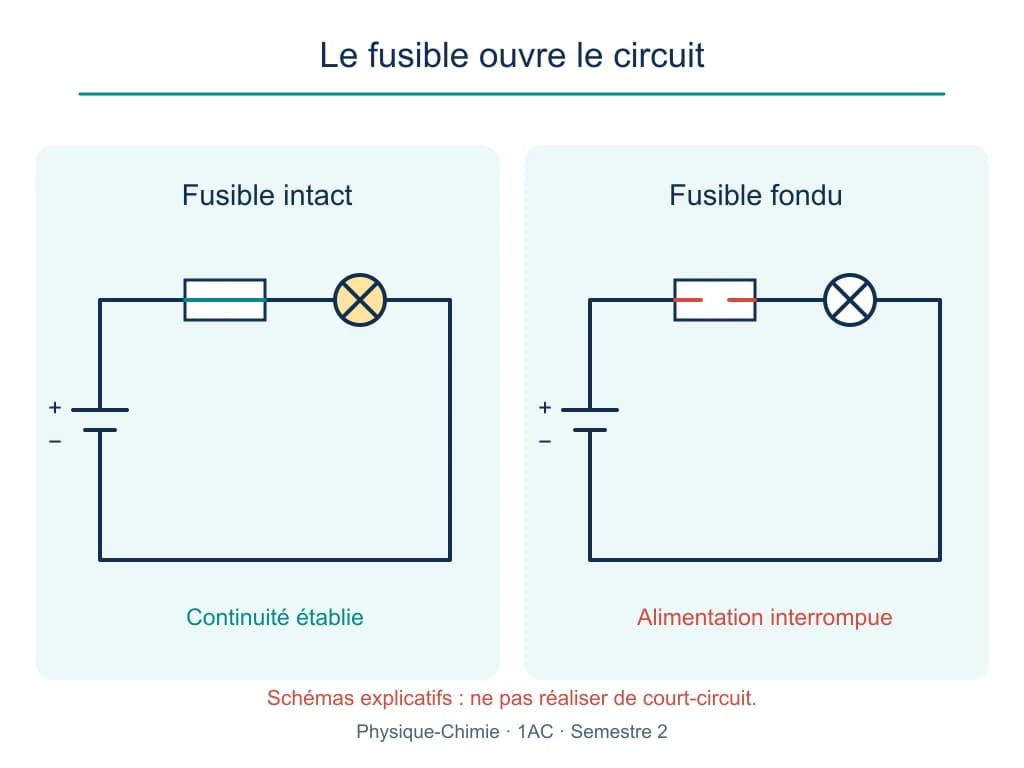

Une protection qui ouvre
Dans un schéma explicatif, un fusible est placé dans la branche commune de la source. Il fond. Que deviennent les branches réceptrices ?
- La branche qui alimente l’ensemble est interrompue.
- Le courant fourni aux branches est coupé. Il faut identifier la cause avant tout remplacement, sans contourner le fusible par un fil.
Quels gestes préviennent les contacts dangereux ?
On garde les appareils électriques éloignés de l’eau, on évite toute utilisation avec les mains mouillées et on ne manipule jamais une prise ou un câble endommagé. Une gaine intacte isole les parties conductrices dans les conditions normales ; une coupure de cette gaine peut rendre une zone dangereuse accessible.
Le corps humain peut conduire le courant, notamment dans certaines conditions d’humidité. On ne l’utilise jamais comme objet d’essai dans un circuit. Les expériences de la leçon sont limitées au matériel scolaire de basse tension prévu et surveillé par le professeur ; une prise domestique ne remplace pas un générateur scolaire.
Comment réagir devant un incident ?
Méthode
Protéger sans s’exposer
- Garder une distance de sécurité et empêcher les autres de s’approcher.
- Prévenir immédiatement un adulte et signaler précisément l’emplacement et les indices observés.
- Ne pas toucher un câble, un appareil suspect ou une personne encore en contact avec une source électrique.
- Laisser un adulte couper l’alimentation uniquement si cela peut être fait sans danger.
- Faire appeler les secours adaptés à la situation et suivre leurs consignes.
L’élève n’a pas à réparer une prise, ouvrir un appareil ni improviser un sauvetage au contact du courant. Une réaction utile consiste à alerter clairement : « Le câble de cet appareil est abîmé et il y a une odeur de brûlé. » Il ne faut pas verser d’eau sur un appareil électrique susceptible d’être encore alimenté.
Comment diagnostiquer un circuit scolaire sans créer de risque ?
En classe, la recherche de panne commence par l’arrêt de la source et l’examen du schéma. On vérifie les fils, les contacts et les composants avec le professeur. Une seule modification est effectuée à la fois. Une source chaude ou un fil anormalement chaud impose d’arrêter l’utilisation, sans poursuivre les essais pour obtenir un résultat.
Attention
Les courts-circuits représentés dans les exercices sont des situations à analyser sur papier. Ils ne sont pas des expériences à reproduire. Aucune activité de ce cours ne demande une manipulation du réseau domestique.
Questions fréquentes
Quels sont les dangers du courant électrique en 1AC ?
Quelle différence entre surcharge et court-circuit ?
Quel est le rôle du fusible ?
Que faire devant un appareil électrique dangereux ?
Quiz : 12 questions sur ce chapitre
12 questions tirées au hasard parmi les 12 de ce chapitre : le quiz est différent à chaque visite. Une seule réponse est correcte, et vous voyez immédiatement si la vôtre l'est.
Q1Un court-circuit crée…
Réponse incorrecte
Cette liaison indésirable peut permettre un courant excessif.
Bonne réponse : un chemin de très faible résistance
Cette liaison indésirable peut permettre un courant excessif.
Q2Un fusible fondu rend le circuit…
Réponse incorrecte
La fusion interrompt le conducteur du fusible.
Bonne réponse : ouvert
La fusion interrompt le conducteur du fusible.
Q3Une surcharge peut provenir…
Réponse incorrecte
La demande totale peut dépasser ce que supporte la partie commune.
Bonne réponse : de trop d’appareils demandant du courant
La demande totale peut dépasser ce que supporte la partie commune.
Q4Une gaine abîmée doit conduire à…
Réponse incorrecte
Le défaut d’isolation peut rendre un contact dangereux possible.
Bonne réponse : arrêter l’utilisation et alerter
Le défaut d’isolation peut rendre un contact dangereux possible.
Q5Une multiprise…
Réponse incorrecte
Plusieurs prises disponibles n’augmentent pas la capacité du circuit alimentant l’ensemble.
Bonne réponse : ne supprime pas le risque de surcharge
Plusieurs prises disponibles n’augmentent pas la capacité du circuit alimentant l’ensemble.
Q6Devant une source électrique suspecte, un élève doit…
Réponse incorrecte
La priorité est d’éviter une exposition supplémentaire.
Bonne réponse : rester à distance et prévenir un adulte
La priorité est d’éviter une exposition supplémentaire.
Q7Un interrupteur ouvert…
Réponse incorrecte
Il crée une coupure dans la branche.
Bonne réponse : interrompt le trajet
Il crée une coupure dans la branche.
Q8Un fusible ne doit jamais être remplacé par…
Réponse incorrecte
Le fil contournerait la fonction de protection.
Bonne réponse : un simple fil
Le fil contournerait la fonction de protection.
Q9Une pile court-circuitée peut…
Réponse incorrecte
Même une petite source peut provoquer un échauffement en court-circuit.
Bonne réponse : chauffer fortement
Même une petite source peut provoquer un échauffement en court-circuit.
Q10Avant de modifier un circuit scolaire, on…
Réponse incorrecte
La préparation des connexions se fait hors alimentation.
Bonne réponse : coupe son alimentation
La préparation des connexions se fait hors alimentation.
Q11Les dispositifs de protection…
Réponse incorrecte
Isolation, protections contre les surintensités et autres dispositifs ont des fonctions complémentaires.
Bonne réponse : se complètent
Isolation, protections contre les surintensités et autres dispositifs ont des fonctions complémentaires.
Q12Une personne au contact d’une source active…
Réponse incorrecte
Il faut éviter de devenir soi-même une victime et alerter pour faire sécuriser la situation.
Bonne réponse : ne doit pas être touchée avant sécurisation
Il faut éviter de devenir soi-même une victime et alerter pour faire sécuriser la situation.
Votre note
0/12
Le chapitre est à revoir en entier
Ne recommencez pas le quiz tout de suite : relisez d'abord tout le cours, en refaisant sur votre cahier chaque exemple guidé au lieu de le lire. Enchaînez avec les exercices « facile », correction masquée, puis revenez ici. C'est en une seule séance de travail que la note change.
À revoir : 12 questions manquées
Un court-circuit crée…
Bonne réponseun chemin de très faible résistance
Cette liaison indésirable peut permettre un courant excessif.
Un fusible fondu rend le circuit…
Bonne réponseouvert
La fusion interrompt le conducteur du fusible.
Une surcharge peut provenir…
Bonne réponsede trop d’appareils demandant du courant
La demande totale peut dépasser ce que supporte la partie commune.
Une gaine abîmée doit conduire à…
Bonne réponsearrêter l’utilisation et alerter
Le défaut d’isolation peut rendre un contact dangereux possible.
Une multiprise…
Bonne réponsene supprime pas le risque de surcharge
Plusieurs prises disponibles n’augmentent pas la capacité du circuit alimentant l’ensemble.
Devant une source électrique suspecte, un élève doit…
Bonne réponserester à distance et prévenir un adulte
La priorité est d’éviter une exposition supplémentaire.
Un interrupteur ouvert…
Bonne réponseinterrompt le trajet
Il crée une coupure dans la branche.
Un fusible ne doit jamais être remplacé par…
Bonne réponseun simple fil
Le fil contournerait la fonction de protection.
Une pile court-circuitée peut…
Bonne réponsechauffer fortement
Même une petite source peut provoquer un échauffement en court-circuit.
Avant de modifier un circuit scolaire, on…
Bonne réponsecoupe son alimentation
La préparation des connexions se fait hors alimentation.
Les dispositifs de protection…
Bonne réponsese complètent
Isolation, protections contre les surintensités et autres dispositifs ont des fonctions complémentaires.
Une personne au contact d’une source active…
Bonne réponsene doit pas être touchée avant sécurisation
Il faut éviter de devenir soi-même une victime et alerter pour faire sécuriser la situation.
Exercices corrigés
10 exercices classés du plus simple au plus difficile. Cherchez d'abord seul, puis révélez la correction rédigée étape par étape.
Exercice 1
FacileSur un dessin, un fil relie directement les deux bornes d’une pile. Nomme la situation.
Correction
Il s’agit d’un court-circuit de la pile.
La faible résistance du trajet peut entraîner une intensité excessive et un échauffement.
Exercice 2
FacileUn interrupteur ouvert dans une boucle simple est-il un court-circuit ?
Correction
Non : il interrompt le trajet conducteur.
Le court-circuit ajoute au contraire un chemin de très faible résistance.
Exercice 3
FacileTu vois un câble domestique dont la gaine est abîmée. Quelle conduite adopter ?
Correction
Ne pas le toucher ni utiliser l’appareil.
S’éloigner et prévenir un adulte pour faire prendre en charge le défaut.
Exercice 4
MoyenPourquoi un fusible fondu peut-il interrompre le courant ?
Correction
La fusion coupe la continuité de son élément conducteur.
Le circuit devient ouvert à cet endroit ; la protection ne doit jamais être remplacée par un fil.
Exercice 5
MoyenPlusieurs appareils puissants sont utilisés ensemble sur un même raccordement. Quel risque faut-il identifier ?
Correction
Les courants demandés s’ajoutent dans la partie commune.
Ils peuvent dépasser la capacité prévue et provoquer une surcharge avec échauffement.
Exercice 6
MoyenPourquoi la phrase « Une petite pile ne présente jamais de risque » est-elle fausse ?
Correction
Un court-circuit peut provoquer un courant important même avec une pile.
La pile et les conducteurs peuvent chauffer : on n’effectue pas cet essai volontairement.
Exercice 7
MoyenUn disjoncteur déclenche de nouveau après chaque réarmement. Faut-il insister ?
Correction
Non : le défaut n’est peut-être pas supprimé.
Il faut arrêter les tentatives et demander à un adulte compétent de faire vérifier l’installation.
Exercice 8
DifficileSur un schéma seulement, un fil est ajouté entre les deux bornes d’une lampe reliée directement à la source. Analyse le défaut.
Correction
Le fil contourne la lampe et relie les mêmes deux nœuds que les bornes de la source.
Il court-circuite donc la source. L’état éteint de la lampe ne signifie pas que le montage est sans danger.
Exercice 9
DifficilePourquoi un fusible adapté ne permet-il pas de toucher une partie conductrice alimentée ?
Correction
Il protège principalement contre les surintensités selon ses caractéristiques.
Un contact dangereux pour une personne peut exister sans provoquer son ouverture immédiate. L’isolation et les autres dispositifs de protection restent nécessaires.
Exercice 10
DifficileUn appareil suspect dégage une odeur de brûlé et une personne semble en contact avec lui. Que doit faire un élève ?
Correction
Ne pas toucher la personne ou l’appareil, garder ses distances et prévenir immédiatement un adulte.
L’adulte organise une coupure sans danger et l’appel des secours. L’élève suit les consignes sans improviser une intervention au contact de la source.
