Le circuit électrique simple
Un circuit électrique simple relie un générateur et un récepteur par des fils conducteurs. Une lampe adaptée peut fonctionner si la boucle conductrice est fermée et si chaque contact est correct. L’interrupteur permet d’ouvrir ou de fermer cette boucle ; le schéma normalisé en représente les connexions avec des symboles.
À la fin de ce chapitre, vous saurez
- Identifier les éléments d’un circuit simple
- Distinguer circuit ouvert et circuit fermé
- Utiliser la notion de dipôle
- Passer d’un montage à un schéma normalisé
- Rechercher une panne simple avec une méthode
PrérequisRôles d’un générateur et d’un récepteur · Repérer les deux bornes d’une pile · Reconnaître un matériau conducteur
Un bon cours, ça se partage.

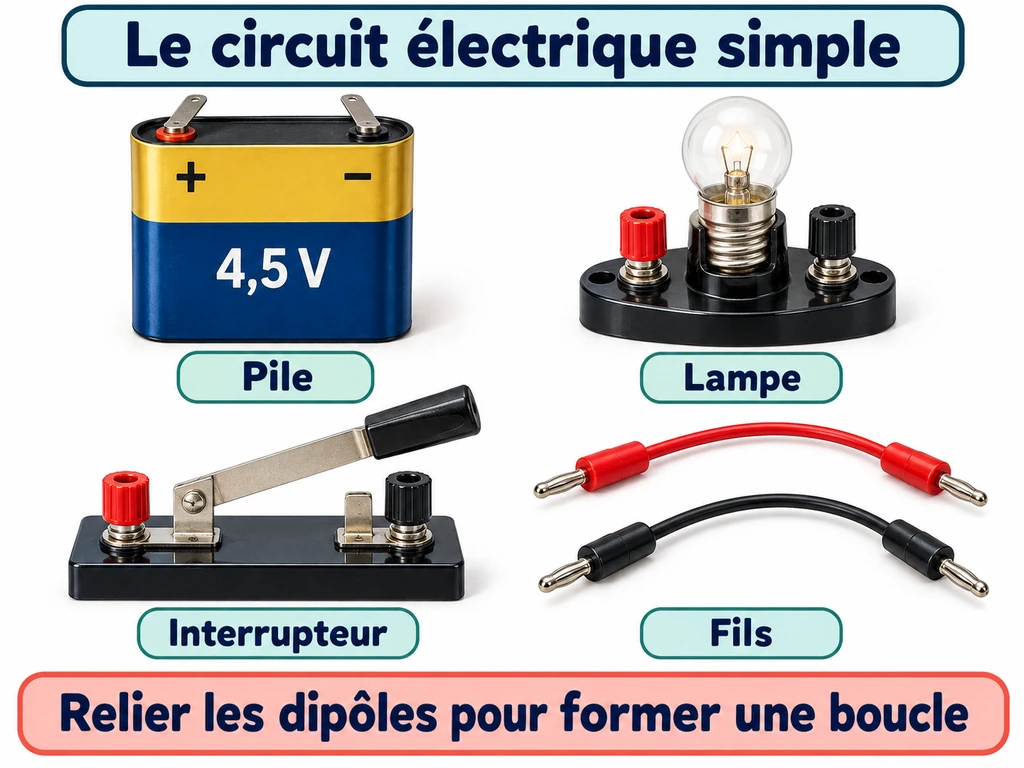

Quels éléments faut-il pour allumer une lampe ?
Pose une pile, une petite lampe sur support et deux fils sur une table : leur présence ne suffit pas à produire de la lumière. Il faut organiser les connexions. Chaque borne de la pile est reliée à une borne différente de la lampe. Le circuit forme ainsi un trajet conducteur complet qui passe par le générateur et le récepteur.
| Élément | Rôle dans le montage |
|---|---|
| Pile ou générateur scolaire | Fournir de l’énergie électrique |
| Lampe adaptée | Transformer l’énergie reçue, notamment en lumière |
| Fils de connexion | Relier électriquement les bornes |
| Interrupteur | Commander l’ouverture ou la fermeture de la boucle |

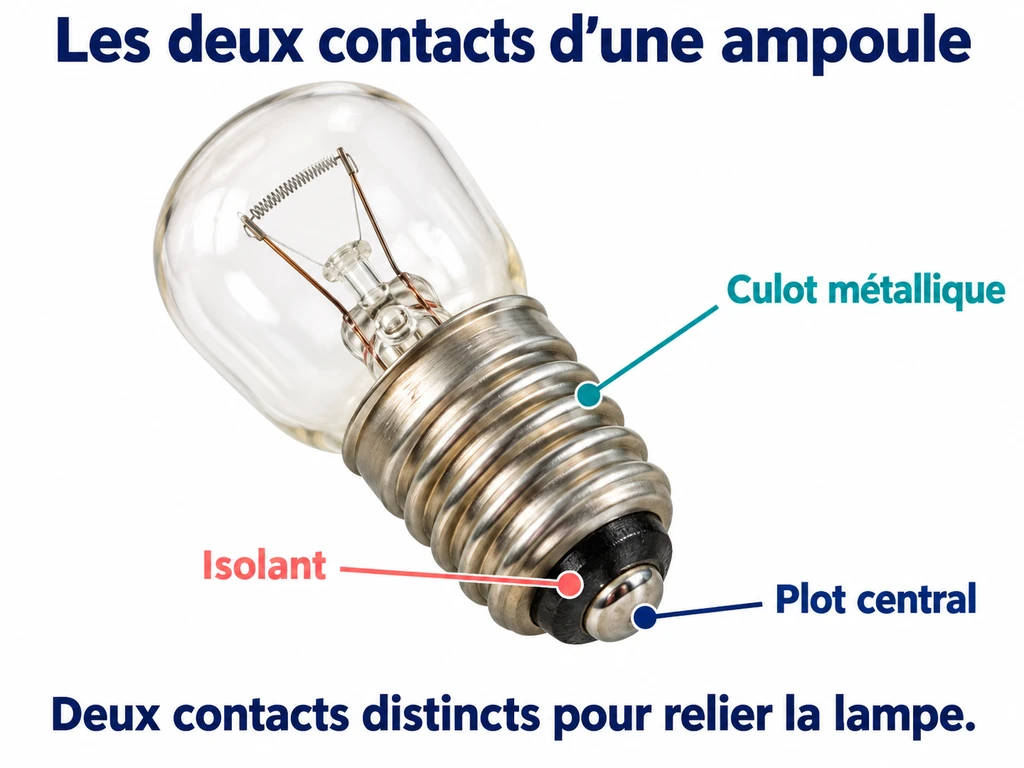

Deux contacts distincts
Pour une ampoule à culot métallique, où placer les deux contacts ?
- Un contact se fait sur le plot central et l’autre sur la partie métallique latérale du culot.
- Toucher deux fois la même partie métallique ne réalise pas le branchement recherché. Le support de lampe permet d’atteindre correctement ses deux bornes.
Qu’appelle-t-on un dipôle ?
Définition
Dipôle : Un dipôle est un composant électrique possédant deux bornes de connexion. Une pile, une lampe et un interrupteur scolaire sont des dipôles.
Le mot borne désigne le point où l’on établit une connexion électrique. Le boîtier entier d’une pile n’est pas une borne. Sur une photographie, cherche les repères + et − du générateur et les deux points de raccordement de chaque composant avant de suivre les fils.

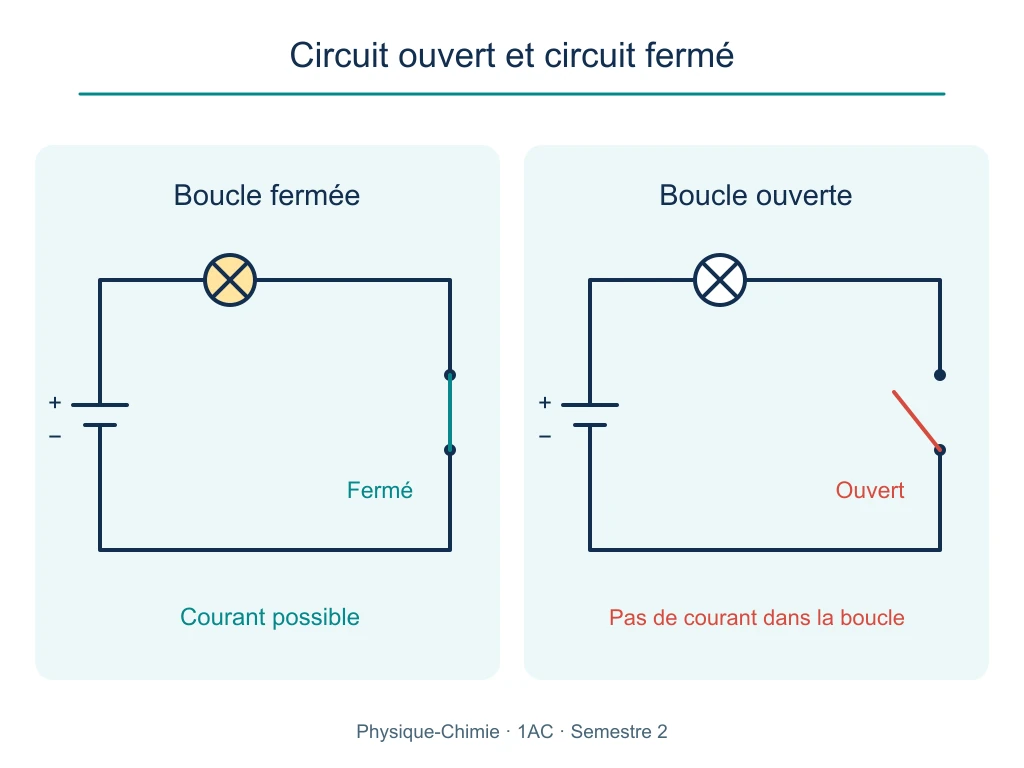

Circuit ouvert ou fermé : quelle différence ?
Définition
Circuit fermé : Un circuit fermé possède une boucle conductrice continue, sans interruption. Dans les conditions d’un montage correct avec un générateur et une lampe adaptés, le courant peut circuler et la lampe s’allume.
Définition
Circuit ouvert : Un circuit ouvert présente une interruption : interrupteur ouvert, fil débranché ou contact manquant. Il n’y a pas de courant dans cette boucle simple.
Attention
Fermer un interrupteur électrique signifie établir le contact. Ce vocabulaire peut surprendre : un interrupteur ouvert coupe le trajet du courant, même si le boîtier de la lampe reste parfaitement fermé.
Comment agit l’interrupteur ?
Propriété
Commander la continuité
Dans un circuit simple en série, l’interrupteur coupe toute la boucle lorsqu’il est ouvert. Déplacer cet interrupteur dans la même boucle ne change pas son rôle de commande générale.
Changer la place de la commande
On place l’interrupteur avant la lampe, puis après elle dans la même boucle. Que prévoit-on ?
- À chaque position, l’ouverture de l’interrupteur interrompt la boucle entière.
- Avec un matériel en état, la lampe s’éteint dans les deux cas. Le courant n’attend pas d’atteindre l’interrupteur pour décider de s’arrêter.
Comment dessiner un schéma électrique normalisé ?
Le schéma représente les connexions, pas l’apparence réaliste du matériel. Une pile se dessine avec deux traits parallèles de longueurs différentes ; le grand trait correspond à sa borne positive. Une lampe est représentée par un cercle contenant une croix. Les fils deviennent des traits et l’interrupteur conserve un contact mobile visible.
Méthode
Passer du montage au schéma
- Repérer tous les dipôles et leurs bornes.
- Dessiner leurs symboles normalisés en laissant de la place pour les fils.
- Relier les symboles dans le même ordre de connexion que le montage.
- Vérifier la continuité et dessiner l’interrupteur dans son état réel.
- Relire le schéma en partant d’une borne du générateur pour revenir à l’autre.
On privilégie les fils horizontaux et verticaux pour faciliter la lecture. Un dessin très ressemblant mais sans bornes lisibles est moins utile qu’un schéma simple et exact. L’orientation d’un symbole sur la feuille ne change pas les connexions qu’il représente.
Pourquoi une lampe reste-t-elle éteinte ?
| Observation possible | Vérification utile, alimentation coupée |
|---|---|
| Fil décroché | Contrôler ses deux connexions |
| Interrupteur ouvert | Identifier l’état du contact |
| Lampe défectueuse | Comparer avec une lampe connue en état |
| Source inadaptée ou usagée | Vérifier ses indications et demander un contrôle au professeur |
Une lampe éteinte ne prouve donc pas, à elle seule, que le circuit est ouvert. Il peut être fermé mais comporter un récepteur défectueux ou une alimentation insuffisante. Une recherche de panne demande plusieurs indices. Remplacer tous les éléments en même temps peut remettre la lampe en marche, mais ne permet pas d’identifier la cause.
Méthode
Isoler une cause
- Ouvrir l’interrupteur et faire vérifier le montage.
- Comparer les connexions au schéma attendu.
- Ne changer qu’un élément à la fois avec le matériel prévu.
- Noter ce qui change et conclure seulement lorsque l’essai le permet.
Réaliser le montage scolaire avec soin
Le professeur choisit une pile ou un générateur scolaire de basse tension et une lampe compatible. On prépare les connexions avec l’interrupteur ouvert, puis on ferme brièvement pour observer. Un fil qui chauffe, une odeur inhabituelle ou une source anormalement chaude imposent d’interrompre l’utilisation et de prévenir le professeur.
Attention
Ne relie jamais directement les bornes d’une pile par un fil : c’est un court-circuit. Une prise du réseau ne remplace pas une pile pour les expériences de ce cours.
Questions fréquentes
Comment allumer une lampe avec une pile en 1AC ?
Quelle différence entre circuit ouvert et fermé ?
Comment schématiser un circuit électrique simple ?
Pourquoi la lampe ne s’allume-t-elle pas ?
Quiz : 12 questions sur ce chapitre
12 questions tirées au hasard parmi les 12 de ce chapitre : le quiz est différent à chaque visite. Une seule réponse est correcte, et vous voyez immédiatement si la vôtre l'est.
Q1Un dipôle possède…
Réponse incorrecte
Le terme dipôle désigne un composant à deux bornes de connexion.
Bonne réponse : deux bornes
Le terme dipôle désigne un composant à deux bornes de connexion.
Q2Un interrupteur fermé…
Réponse incorrecte
Sa fermeture assure la continuité électrique au niveau de la commande.
Bonne réponse : établit le contact
Sa fermeture assure la continuité électrique au niveau de la commande.
Q3Une boucle interrompue est…
Réponse incorrecte
Une interruption rompt la continuité du circuit simple.
Bonne réponse : ouverte
Une interruption rompt la continuité du circuit simple.
Q4Le grand trait du symbole de la pile indique…
Réponse incorrecte
Dans le symbole de la pile, le trait le plus long repère le pôle positif.
Bonne réponse : la borne positive
Dans le symbole de la pile, le trait le plus long repère le pôle positif.
Q5Le symbole usuel d’une lampe contient…
Réponse incorrecte
Le cercle avec une croix représente la lampe dans les schémas étudiés.
Bonne réponse : une croix dans un cercle
Le cercle avec une croix représente la lampe dans les schémas étudiés.
Q6Une lampe éteinte indique à elle seule…
Réponse incorrecte
Il faut distinguer interruption, mauvais contact, source insuffisante et défaut du récepteur.
Bonne réponse : que plusieurs causes restent possibles
Il faut distinguer interruption, mauvais contact, source insuffisante et défaut du récepteur.
Q7Avant de changer un fil en classe, on…
Réponse incorrecte
Les connexions se préparent et se modifient sans alimenter le montage.
Bonne réponse : coupe l’alimentation
Les connexions se préparent et se modifient sans alimenter le montage.
Q8Un schéma normalisé représente surtout…
Réponse incorrecte
Le schéma privilégie les relations électriques plutôt qu’un dessin réaliste.
Bonne réponse : les connexions entre les dipôles
Le schéma privilégie les relations électriques plutôt qu’un dessin réaliste.
Q9Dans une boucle unique, déplacer l’interrupteur…
Réponse incorrecte
L’interrupteur reste capable d’interrompre la seule boucle conductrice.
Bonne réponse : conserve sa commande générale
L’interrupteur reste capable d’interrompre la seule boucle conductrice.
Q10Une pile reliée directement par un fil entre ses bornes subit…
Réponse incorrecte
La liaison directe contourne les récepteurs et peut entraîner un courant excessif.
Bonne réponse : un court-circuit
La liaison directe contourne les récepteurs et peut entraîner un courant excessif.
Q11Pour identifier une panne, mieux vaut…
Réponse incorrecte
Une seule modification contrôlée permet de relier un résultat à une cause.
Bonne réponse : modifier un élément à la fois
Une seule modification contrôlée permet de relier un résultat à une cause.
Q12Une borne est…
Réponse incorrecte
Les bornes sont les points prévus pour relier les composants au circuit.
Bonne réponse : un point de connexion électrique
Les bornes sont les points prévus pour relier les composants au circuit.
Votre note
0/12
Le chapitre est à revoir en entier
Ne recommencez pas le quiz tout de suite : relisez d'abord tout le cours, en refaisant sur votre cahier chaque exemple guidé au lieu de le lire. Enchaînez avec les exercices « facile », correction masquée, puis revenez ici. C'est en une seule séance de travail que la note change.
À revoir : 12 questions manquées
Un dipôle possède…
Bonne réponsedeux bornes
Le terme dipôle désigne un composant à deux bornes de connexion.
Un interrupteur fermé…
Bonne réponseétablit le contact
Sa fermeture assure la continuité électrique au niveau de la commande.
Une boucle interrompue est…
Bonne réponseouverte
Une interruption rompt la continuité du circuit simple.
Le grand trait du symbole de la pile indique…
Bonne réponsela borne positive
Dans le symbole de la pile, le trait le plus long repère le pôle positif.
Le symbole usuel d’une lampe contient…
Bonne réponseune croix dans un cercle
Le cercle avec une croix représente la lampe dans les schémas étudiés.
Une lampe éteinte indique à elle seule…
Bonne réponseque plusieurs causes restent possibles
Il faut distinguer interruption, mauvais contact, source insuffisante et défaut du récepteur.
Avant de changer un fil en classe, on…
Bonne réponsecoupe l’alimentation
Les connexions se préparent et se modifient sans alimenter le montage.
Un schéma normalisé représente surtout…
Bonne réponseles connexions entre les dipôles
Le schéma privilégie les relations électriques plutôt qu’un dessin réaliste.
Dans une boucle unique, déplacer l’interrupteur…
Bonne réponseconserve sa commande générale
L’interrupteur reste capable d’interrompre la seule boucle conductrice.
Une pile reliée directement par un fil entre ses bornes subit…
Bonne réponseun court-circuit
La liaison directe contourne les récepteurs et peut entraîner un courant excessif.
Pour identifier une panne, mieux vaut…
Bonne réponsemodifier un élément à la fois
Une seule modification contrôlée permet de relier un résultat à une cause.
Une borne est…
Bonne réponseun point de connexion électrique
Les bornes sont les points prévus pour relier les composants au circuit.
Exercices corrigés
10 exercices classés du plus simple au plus difficile. Cherchez d'abord seul, puis révélez la correction rédigée étape par étape.
Exercice 1
FacileNomme le générateur, le récepteur et la commande d’un montage pile-lampe-interrupteur.
Correction
La pile est le générateur et la lampe est le récepteur.
L’interrupteur commande la continuité du circuit ; les fils réalisent les connexions.
Exercice 2
FacilePourquoi une lampe sur support est-elle un dipôle ?
Correction
Elle possède deux bornes de connexion.
Le nombre de bornes, et non sa forme ou sa couleur, justifie le terme dipôle.
Exercice 3
FacileUne boucle simple contient une pile, une lampe et un interrupteur ouvert. La lampe adaptée peut-elle s’allumer ?
Correction
La boucle est interrompue au niveau de l’interrupteur.
Aucun courant ne circule dans cette boucle simple ; la lampe reste éteinte.
Exercice 4
MoyenUne borne de la pile est reliée à une borne de la lampe par un fil. Les autres bornes ne sont pas reliées. Explique le résultat.
Correction
La connexion ne forme pas une boucle conductrice complète.
Il manque un retour entre l’autre borne de la lampe et l’autre borne de la pile.
Exercice 5
MoyenDans le symbole d’une pile, quel trait indique la borne positive ? Comment représente-t-on une lampe ?
Correction
Le trait le plus long représente la borne positive de la pile.
Le symbole usuel de la lampe est un cercle contenant une croix.
Exercice 6
MoyenUn interrupteur est déplacé de l’autre côté de la lampe dans la même boucle. Sa fonction change-t-elle ?
Correction
Il reste dans la boucle unique du circuit.
Son ouverture coupe donc toujours cette boucle entière : sa fonction de commande ne change pas.
Exercice 7
MoyenUne lampe est éteinte et l’interrupteur est fermé. Un élève affirme que la lampe est forcément cassée. A-t-il assez d’informations ?
Correction
Non : un fil peut être débranché ou la pile peut être usagée, entre autres possibilités.
Il faut vérifier méthodiquement les connexions et les composants, alimentation coupée lors des modifications.
Exercice 8
DifficileDécris sans dessin un circuit comportant une pile, une lampe et un interrupteur en série.
Correction
Relier une borne de la pile à une borne de l’interrupteur, puis son autre borne à une borne de la lampe.
Relier la deuxième borne de la lampe à l’autre borne de la pile. La fermeture de l’interrupteur complète la boucle.
Exercice 9
DifficileAprès vérification des fils, une lampe connue en état remplace la lampe initiale et s’allume avec la même pile. Que peut-on conclure ?
Correction
Le circuit et la pile permettent le fonctionnement de la lampe de remplacement.
L’essai met en cause la lampe initiale ou ses contacts propres. On doit préciser ces conditions avant de conclure définitivement à une lampe défectueuse.
Exercice 10
DifficilePour faire briller une lampe, on propose de relier directement les bornes de la pile par un fil puis d’ajouter la lampe ailleurs. Pourquoi refuser ?
Correction
Le fil direct court-circuite la pile ; le courant peut devenir très important et provoquer un échauffement.
Il faut construire le circuit prévu avec le récepteur dans la boucle, sans liaison directe entre les bornes de la source.
