L'électricité qui nous entoure
L’électricité fait fonctionner une lampe, un téléphone ou un moteur. Dans un circuit, un générateur fournit de l’énergie électrique et un récepteur la transforme en lumière, chaleur ou mouvement. En physique-chimie 1AC, reconnaître ces rôles permet de comprendre les objets du quotidien avant de construire les premiers circuits.
À la fin de ce chapitre, vous saurez
- Repérer les usages de l’électricité dans la vie quotidienne
- Distinguer générateur et récepteur
- Identifier les principaux effets du courant électrique
- Décrire une transformation d’énergie sans confondre énergie et courant
- Adopter les règles de travail avec le matériel scolaire
PrérequisReconnaître une pile et les éléments d’une lampe de poche · Distinguer un objet de la matière qui le constitue · Décrire une observation avec une phrase précise
Un bon cours, ça se partage.
À quoi sert l’électricité autour de nous ?
Au réveil, une lampe éclaire la chambre et un téléphone émet un son. Dans la rue, un feu règle la circulation. À l’atelier, un moteur entraîne une machine. Ces objets ont des fonctions différentes, mais tous ont besoin d’une alimentation électrique pour fonctionner dans les situations considérées.
Définition
Appareil électrique : Un appareil électrique utilise une alimentation électrique pour remplir une fonction : éclairer, chauffer, mettre en mouvement, produire un son ou traiter des informations. Pour le décrire, on précise ce qu’il fait et comment il est alimenté.
La même fonction, deux alimentations
Une lampe de poche et une lampe de bureau servent toutes deux à éclairer.
- La lampe de poche peut recevoir son énergie d’une pile ou d’un accumulateur.
- La lampe de bureau peut être alimentée par le réseau, directement ou par un adaptateur. Leur fonction commune ne signifie pas que leurs alimentations sont interchangeables.
Qu’est-ce qu’un générateur électrique ?
Définition
Générateur : Un générateur est un dipôle capable de fournir de l’énergie électrique à un circuit. Une pile, un accumulateur chargé et un générateur de laboratoire sont des exemples d’alimentations utilisées au collège.
Une pile possède deux bornes repérées + et −. Elle transforme une partie de l’énergie chimique qu’elle contient en énergie électrique lorsque le circuit fonctionne. Elle ne contient pas une réserve de courant à verser dans les fils. Le courant s’établit dans un circuit conducteur fermé.
| Source ou dispositif | Ce qui permet de fournir de l’énergie électrique |
|---|---|
| Pile | Une transformation chimique |
| Accumulateur chargé | De l’énergie stockée lors d’une recharge |
| Cellule photovoltaïque éclairée | La lumière reçue |
| Alternateur entraîné | Un mouvement mécanique |
Attention
Une prise est un point d’accès au réseau électrique, pas un petit générateur à manipuler en classe. Les expériences de ce semestre se font avec le matériel de basse tension prévu par le professeur.
Quel est le rôle d’un récepteur ?
Définition
Récepteur : Un récepteur reçoit de l’énergie électrique et la transforme en d’autres formes d’énergie. Une lampe produit notamment de la lumière et de la chaleur ; un moteur produit du mouvement et chauffe également.
Observer une petite voiture
Une voiture miniature possède une pile et un moteur.
- La pile joue le rôle de générateur ; le moteur joue celui de récepteur.
- Le moteur transforme l’énergie électrique reçue en mouvement. Les fils assurent les connexions ; ils ne remplacent ni la pile ni le moteur.

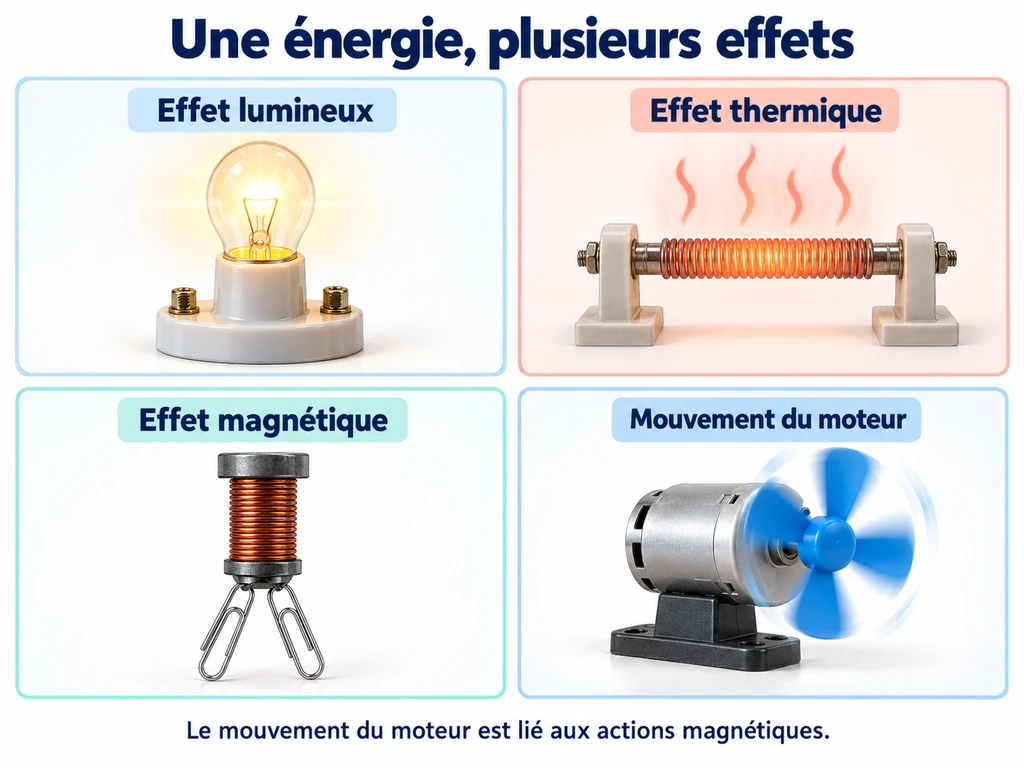

Quels effets du courant peut-on reconnaître ?
| Effet observé | Exemple | Indice à relever |
|---|---|---|
| Lumineux | Lampe qui s’allume | Émission de lumière |
| Thermique | Résistance chauffante | Élévation de température |
| Magnétique | Électroaimant | Action sur un objet en fer |
| Chimique | Transformation dans une solution adaptée | Apparition de nouvelles substances dans une expérience encadrée |
Un appareil peut manifester plusieurs effets à la fois. Une lampe qui éclaire peut aussi chauffer. Le mouvement d’un moteur électrique est lié à des actions magnétiques ; on peut constater son mouvement sans étudier ici le détail de son mécanisme. Pour répondre à un exercice, pars de l’observation demandée au lieu d’attribuer un seul effet à tous les appareils.

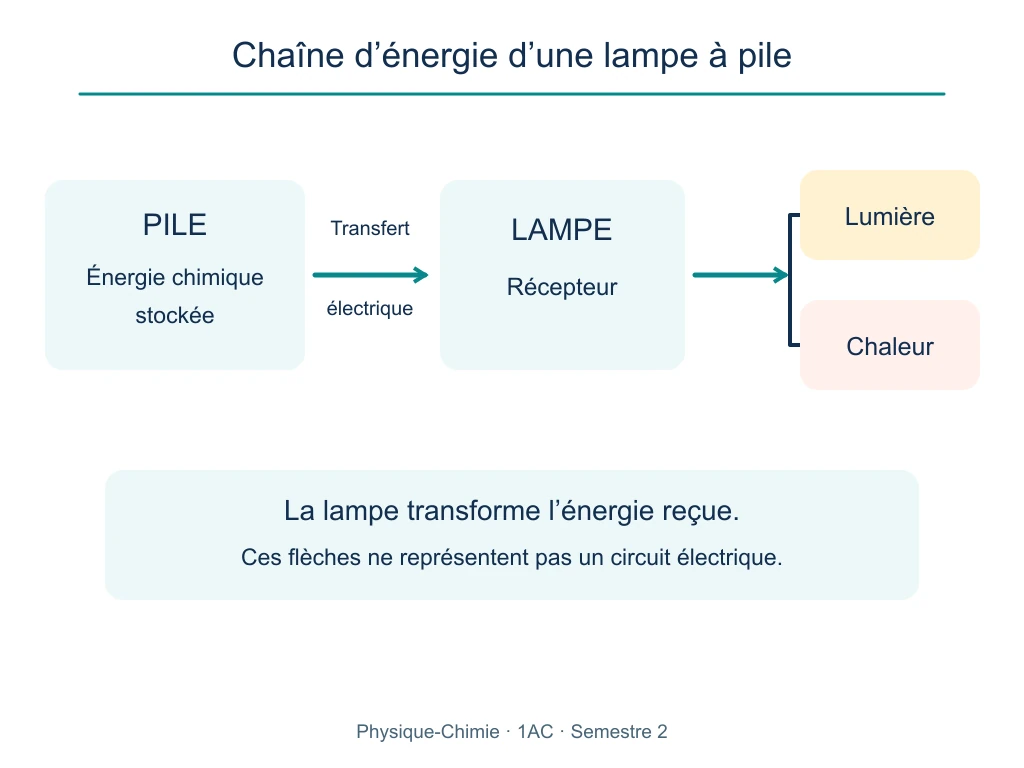

Comment représenter une chaîne d’énergie simple ?
Méthode
Décrire la transformation
- Nommer l’alimentation : pile, accumulateur ou autre générateur.
- Nommer le récepteur qui réalise la fonction observée.
- Indiquer la forme d’énergie fournie puis les effets obtenus.
- Relier les éléments par des flèches qui indiquent un transfert d’énergie.
Propriété
Lire une flèche
Dans une chaîne d’énergie, une flèche indique un transfert. Elle n’est pas automatiquement une flèche de courant : son sens et sa signification dépendent de la représentation choisie.

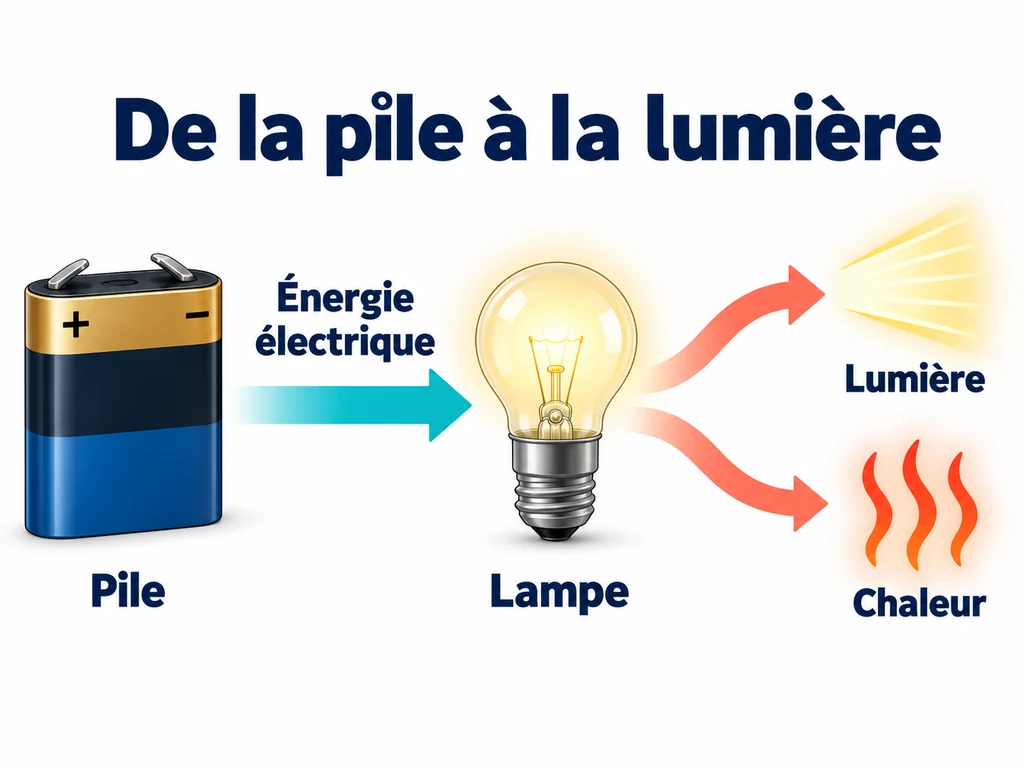

La lampe de poche
Décrire le fonctionnement énergétique d’une lampe de poche à pile.
- La pile fournit de l’énergie électrique à la lampe.
- La lampe transforme cette énergie notamment en lumière et en chaleur. Le boîtier et l’interrupteur ont d’autres rôles : protéger, porter les composants et commander le fonctionnement.
Comment analyser un objet sans le démonter ?
L’observation d’un appareil commence par sa fonction, son alimentation et les indications visibles sur son boîtier. Une photo, une étiquette ou un schéma suffisent souvent. Ouvrir un appareil du réseau n’apporte rien à cette recherche scolaire et expose à un danger. La comparaison porte sur des informations accessibles, avec l’accord du professeur.
Méthode
Construire une réponse argumentée
- Écrire : « Cet objet sert à… ».
- Repérer l’alimentation visible ou mentionnée dans l’énoncé.
- Nommer le générateur et le récepteur lorsque les informations le permettent.
- Appuyer la conclusion sur un indice : lumière, rotation, chaleur ou son.
Économiser l’énergie et utiliser le matériel avec soin
Éteindre un éclairage inutile limite l’énergie consommée pendant son fonctionnement. Cela ne supprime pas le besoin de lumière quand on travaille. Le bon choix consiste à répondre au besoin avec un appareil adapté, à l’utiliser pendant la durée nécessaire et à le faire entretenir lorsqu’il est défectueux.
Une pile usagée ne doit pas être ouverte, chauffée ni jetée au feu. Elle est déposée dans une filière de collecte adaptée lorsqu’elle est disponible. Une pile ordinaire ne se recharge pas comme un accumulateur. En classe, une source qui chauffe ou un fil abîmé se signale immédiatement ; on cesse d’utiliser le montage.
Questions fréquentes
Qu’est-ce qu’un générateur en physique-chimie 1AC ?
Quelle différence entre générateur et récepteur ?
Quels sont les effets du courant électrique étudiés en 1AC ?
Une pile contient-elle du courant ?
Quiz : 12 questions sur ce chapitre
12 questions tirées au hasard parmi les 12 de ce chapitre : le quiz est différent à chaque visite. Une seule réponse est correcte, et vous voyez immédiatement si la vôtre l'est.
Q1Quel élément fournit de l’énergie électrique à la lampe ?
Réponse incorrecte
La pile joue le rôle de générateur dans le circuit qu’elle alimente.
Bonne réponse : La pile
La pile joue le rôle de générateur dans le circuit qu’elle alimente.
Q2Un moteur alimenté est principalement utilisé pour produire…
Réponse incorrecte
Le moteur transforme une partie de l’énergie électrique reçue en mouvement.
Bonne réponse : du mouvement
Le moteur transforme une partie de l’énergie électrique reçue en mouvement.
Q3Une lampe qui éclaire et chauffe manifeste…
Réponse incorrecte
L’effet lumineux peut être accompagné d’un effet thermique.
Bonne réponse : plusieurs effets
L’effet lumineux peut être accompagné d’un effet thermique.
Q4Une cellule photovoltaïque peut fournir de l’énergie électrique grâce…
Réponse incorrecte
La cellule transforme une partie de l’énergie lumineuse reçue en énergie électrique.
Bonne réponse : à la lumière reçue
La cellule transforme une partie de l’énergie lumineuse reçue en énergie électrique.
Q5Une prise domestique est…
Réponse incorrecte
Une prise donne accès au réseau électrique ; elle n’est pas un générateur scolaire à manipuler.
Bonne réponse : un accès au réseau
Une prise donne accès au réseau électrique ; elle n’est pas un générateur scolaire à manipuler.
Q6Dans une chaîne d’énergie, les flèches décrivent…
Réponse incorrecte
La signification de ces flèches est énergétique, pas une indication automatique du courant.
Bonne réponse : des transferts d’énergie
La signification de ces flèches est énergétique, pas une indication automatique du courant.
Q7Une pile ordinaire usagée doit être…
Réponse incorrecte
La collecte adaptée évite d’ouvrir ou de chauffer la pile et permet son traitement.
Bonne réponse : collectée dans une filière adaptée
La collecte adaptée évite d’ouvrir ou de chauffer la pile et permet son traitement.
Q8Quelle observation révèle un effet thermique ?
Réponse incorrecte
Une élévation de température signale un échauffement lié à un effet thermique.
Bonne réponse : La température augmente
Une élévation de température signale un échauffement lié à un effet thermique.
Q9Pour étudier un appareil du réseau au collège, on commence par…
Réponse incorrecte
Une observation extérieure ou un document suffit pour identifier les informations utiles.
Bonne réponse : observer sa fonction et ses indications
Une observation extérieure ou un document suffit pour identifier les informations utiles.
Q10Le récepteur d’une lampe de poche est…
Réponse incorrecte
La lampe reçoit et transforme l’énergie électrique fournie par la pile.
Bonne réponse : la lampe
La lampe reçoit et transforme l’énergie électrique fournie par la pile.
Q11Éteindre une lampe devenue inutile permet de…
Réponse incorrecte
La lampe éteinte ne consomme plus l’énergie nécessaire à son éclairage pendant cette durée.
Bonne réponse : limiter l’énergie consommée
La lampe éteinte ne consomme plus l’énergie nécessaire à son éclairage pendant cette durée.
Q12Une voiture miniature arrêtée prouve que…
Réponse incorrecte
Une panne peut concerner l’alimentation, les connexions, la commande ou le récepteur.
Bonne réponse : plusieurs causes sont possibles
Une panne peut concerner l’alimentation, les connexions, la commande ou le récepteur.
Votre note
0/12
Le chapitre est à revoir en entier
Ne recommencez pas le quiz tout de suite : relisez d'abord tout le cours, en refaisant sur votre cahier chaque exemple guidé au lieu de le lire. Enchaînez avec les exercices « facile », correction masquée, puis revenez ici. C'est en une seule séance de travail que la note change.
À revoir : 12 questions manquées
Quel élément fournit de l’énergie électrique à la lampe ?
Bonne réponseLa pile
La pile joue le rôle de générateur dans le circuit qu’elle alimente.
Un moteur alimenté est principalement utilisé pour produire…
Bonne réponsedu mouvement
Le moteur transforme une partie de l’énergie électrique reçue en mouvement.
Une lampe qui éclaire et chauffe manifeste…
Bonne réponseplusieurs effets
L’effet lumineux peut être accompagné d’un effet thermique.
Une cellule photovoltaïque peut fournir de l’énergie électrique grâce…
Bonne réponseà la lumière reçue
La cellule transforme une partie de l’énergie lumineuse reçue en énergie électrique.
Une prise domestique est…
Bonne réponseun accès au réseau
Une prise donne accès au réseau électrique ; elle n’est pas un générateur scolaire à manipuler.
Dans une chaîne d’énergie, les flèches décrivent…
Bonne réponsedes transferts d’énergie
La signification de ces flèches est énergétique, pas une indication automatique du courant.
Une pile ordinaire usagée doit être…
Bonne réponsecollectée dans une filière adaptée
La collecte adaptée évite d’ouvrir ou de chauffer la pile et permet son traitement.
Quelle observation révèle un effet thermique ?
Bonne réponseLa température augmente
Une élévation de température signale un échauffement lié à un effet thermique.
Pour étudier un appareil du réseau au collège, on commence par…
Bonne réponseobserver sa fonction et ses indications
Une observation extérieure ou un document suffit pour identifier les informations utiles.
Le récepteur d’une lampe de poche est…
Bonne réponsela lampe
La lampe reçoit et transforme l’énergie électrique fournie par la pile.
Éteindre une lampe devenue inutile permet de…
Bonne réponselimiter l’énergie consommée
La lampe éteinte ne consomme plus l’énergie nécessaire à son éclairage pendant cette durée.
Une voiture miniature arrêtée prouve que…
Bonne réponseplusieurs causes sont possibles
Une panne peut concerner l’alimentation, les connexions, la commande ou le récepteur.
Exercices corrigés
10 exercices classés du plus simple au plus difficile. Cherchez d'abord seul, puis révélez la correction rédigée étape par étape.
Exercice 1
FacileUne pile alimente une petite lampe. Nomme le générateur et le récepteur.
Correction
La pile est le générateur : elle fournit de l’énergie électrique.
La lampe est le récepteur : elle transforme cette énergie en lumière et en chaleur.
Exercice 2
FacileClasse pile, moteur, lampe et accumulateur chargé en générateurs ou récepteurs, dans un montage où l’accumulateur alimente le moteur.
Correction
La pile et l’accumulateur chargé, utilisés pour alimenter le circuit, jouent le rôle de générateurs.
Le moteur et la lampe jouent le rôle de récepteurs.
Exercice 3
FacileUne ampoule éclaire et son enveloppe chauffe. Quels effets observes-tu ?
Correction
L’émission de lumière révèle un effet lumineux.
L’échauffement révèle un effet thermique ; les deux effets peuvent être présents ensemble.
Exercice 4
MoyenCompare une calculatrice solaire et une calculatrice à pile : quelle fonction est commune et quelles alimentations diffèrent ?
Correction
Les deux calculatrices permettent d’effectuer des calculs.
La première utilise une cellule photovoltaïque éclairée ; la seconde utilise une pile. La fonction ne détermine pas à elle seule le type d’alimentation.
Exercice 5
MoyenUn élève écrit : « Une pile est un récepteur parce qu’elle se vide. » Corrige sa conclusion.
Correction
Dans le circuit qu’elle alimente, la pile fournit de l’énergie électrique : c’est un générateur.
L’épuisement progressif de ses possibilités de fonctionnement ne change pas ce rôle.
Exercice 6
MoyenUn accumulateur chargé alimente un petit moteur qui entraîne une hélice. Décris la transformation.
Correction
L’accumulateur fournit de l’énergie électrique au moteur.
Le moteur produit du mouvement et de la chaleur ; l’hélice met l’air en mouvement.
Exercice 7
MoyenUn électroaimant attire un petit objet en fer lorsque son alimentation est établie. Quel effet est mis en évidence ?
Correction
L’attraction exercée sur le fer met en évidence un effet magnétique.
La conclusion repose sur l’action observée ; voir un fil ou une pile ne suffirait pas à identifier cet effet.
Exercice 8
DifficileUne chaîne indique pile → lampe → lumière et chaleur. Ces flèches permettent-elles de tracer le sens du courant dans les fils ?
Correction
Ces flèches représentent des transferts et transformations d’énergie.
Elles ne représentent pas les deux connexions du circuit et ne suffisent donc pas à déterminer le trajet du courant.
Exercice 9
DifficileTu dois présenter une lampe rechargeable sans la démonter. Cite trois informations observables et ce qu’elles permettent de savoir.
Correction
La fonction visible indique qu’elle sert à éclairer ; l’étiquette peut indiquer la tension d’alimentation.
Le connecteur de recharge et la notice indiquent le mode de recharge. Ces indices permettent de décrire son usage sans ouvrir le boîtier.
Exercice 10
DifficileUne voiture miniature ne bouge plus. Quel rôle ont la pile, le moteur et l’interrupteur ? Peut-on conclure immédiatement que le moteur est cassé ?
Correction
La pile alimente, le moteur transforme l’énergie en mouvement et l’interrupteur commande la continuité du circuit.
L’arrêt peut venir de l’alimentation, d’une connexion, de l’interrupteur ou du moteur. L’observation seule ne permet pas de choisir une cause sans vérification encadrée.
Physique-Chimie 1AC · S2
Le cours en PDF
Cours illustré et exercices corrigés.
Gratuit · À lire ou à imprimer
